توابع، اصل کار و انواع توضیح داده شده: کندانسور چه کاری انجام می دهد؟

الف کندانسور یک مبدل حرارتی است که گرما را از گاز مبرد حذف می کند و آن را به حالت مایع تبدیل می کند بنابراین چرخه تبرید می تواند ادامه یابد. به طور خلاصه: گرمای جذب شده در داخل یک فضای سرد را به محیط بیرون آزاد می کند. بدون کندانسور با عملکرد مناسب، هیچ سیستم تبرید یا تهویه مطبوع نمی تواند به طور موثر یا اصلاً کار کند.

چه در حال مدیریت تاسیسات ذخیره سازی سرد، راه اندازی یک چیلر صنعتی یا مشخص کردن تجهیزات برای یک کارگاه با دمای ثابت باشید، درک عملکرد کندانسور، انواع و معیارهای عملکرد به شما کمک می کند تا تصمیمات هوشمندانه و مقرون به صرفه تری بگیرید.

تعریف کندانسور: کندانسور دقیقاً چیست؟

الف condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "سمت بالا" یک مدار تبرید یا تهویه مطبوع - بعد از کمپرسور و قبل از شیر انبساط. تغییر فاز از گاز به مایع، گرمای نهان را آزاد می کند که کندانسور آن را به یک محیط خنک کننده (هوا یا آب) منتقل می کند.

در زبان روزمره، مردم گاهی «کندانسور» را با «کمپرسور» اشتباه می گیرند. تمایز ساده است:

• کمپرسور - فشار و دمای گاز مبرد را افزایش می دهد.
• کندانسور - گرما را دفع می کند و آن گاز داغ را دوباره به مایع تبدیل می کند.

کلمه "تراکم" این فرآیند تغییر فاز را توصیف می کند. شما همچنین خواهید دید که آن را به عنوان نوشته شده است واحد تغلیظ هنگامی که کندانسور با یک کمپرسور در یک مجموعه بسته بندی شده جفت می شود.

کندانسور چگونه کار می کند؟ گام به گام

عملکرد کندانسور چهار مرحله واضح را در چرخه تبرید گسترده‌تر دنبال می‌کند:

1. گاز داغ وارد می شود. بخار مبرد فوق گرم از کمپرسور (معمولاً 60 تا 90 درجه سانتیگراد) به ورودی کندانسور جریان می یابد.
2. حرارت زدایی بخار هنگام عبور از سیم پیچ یا لوله ها ابتدا تا دمای اشباع (تراکم) خنک می شود.
3. تراکم. الفt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. اینجا جایی است که 70 تا 80 درصد کل دفع حرارت رخ می دهد.
4. خنک کننده فرعی. مبرد در حال حاضر مایع قبل از خروج از کندانسور چند درجه کمتر از حد اشباع خنک می‌شود و بازده سیستم را بهبود می‌بخشد و از گاز فلاش در خط مایع جلوگیری می‌کند.

محیط خنک کننده - هوای دمیده شده توسط فن ها یا آبی که در یک برج به گردش در می آید - این گرما را جذب کرده و آن را از سیستم دور می کند. تفاوت دما بین مبرد و محیط خنک کننده (به نام نزدیک شدن به دما ) مستقیماً تعیین می کند که کندانسور چقدر کارآمد عمل می کند. رویکرد کوچکتر به معنای بهره وری بالاتر است.

وظایف کلیدی کندانسور در سیستم تبرید

کندانسور چندین عملکرد همپوشانی را انجام می دهد که همگی برای قابلیت اطمینان سیستم و بهره وری انرژی ضروری هستند:

دفع حرارت

هدف اولیه. کندانسور گرمای جمع‌آوری‌شده از فضای یخچال و گرمای اضافه شده توسط کمپرسور را دفع می‌کند. برای یک سیستم خنک کننده 10 کیلوواتی، کندانسور معمولا رد می کند 12-14 کیلو وات گرما (2 تا 4 کیلو وات اضافی از کار کمپرسور حاصل می شود).

تبدیل فاز مبرد

کندانسور با تبدیل بخار مبرد به مایع، شیر انبساط و اواپراتور را قادر به کار می کند. بدون تراکم = بدون مبرد مایع = بدون اثر خنک کننده در پایین دست.

تنظیم فشار در سمت بالا

توانایی کندانسور در دفع گرما، فشار متراکم را تعیین می کند. کندانسور کم یا کثیف فشار سر را افزایش می‌دهد که کمپرسور را مجبور می‌کند سخت‌تر کار کند و مصرف انرژی را تا حداکثر افزایش می‌دهد. 3 تا 5 درصد به ازای هر 1 درجه سانتیگراد افزایش دمای چگالش .

خنک کردن فرعی مبرد مایع

الف well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).

محافظت از عمر کمپرسور

کندانسور با نگه داشتن فشار تخلیه در محدوده طراحی، از گرمای بیش از حد کمپرسور و استرس مکانیکی جلوگیری می کند که یکی از دلایل اصلی خرابی زودرس کمپرسور است.

انواع کندانسور: هوا خنک در مقابل آب خنک در مقابل تبخیری

سه نوع کندانسور اصلی هر کدام با کاربردها، آب و هوا و بودجه متفاوتی مطابقت دارند:

الفir-Cooled Condensers

پرکاربردترین نوع در سطح جهانی. هوای محیط توسط یک یا چند فن بر روی کویل های پره دار منتقل می شود. نیازی به زیرساخت های آبی نیست ، نصب را ساده و هزینه های نگهداری را کم می کند. سری کندانسور هوا خنک Brozercool از سیم‌پیچ‌های آلومینیومی لوله مسی با راندمان بالا با موتورهای فن EC استفاده می‌کند که به نرخ‌های دفع گرمای ویژه بالای 1.8 کیلووات بر متر مربع دست می‌یابد.

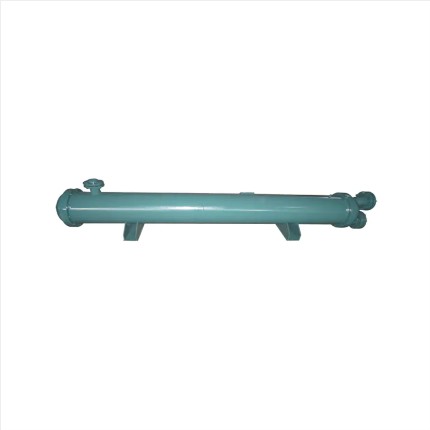

کندانسورهای آب خنک

مبدل های حرارتی پوسته و لوله یا صفحه ای که از آب به عنوان محیط خنک کننده استفاده می کنند. آنها به دمای متراکم کمتری دست می یابند و COP سیستم را بهبود می بخشند 10-20٪ در مقایسه با هوا خنک در همان محیط - اما به برج های خنک کننده، تصفیه آب و تعمیر و نگهداری پیچیده تر نیاز دارند.

کندانسورهای تبخیری

در حالی که هوا از طریق آن دمیده می شود، آب روی سیم پیچ اسپری می شود. تبخیر سیم پیچ را زیر دمای حباب خشک محیط خنک می کند. ایده آل برای جایی که آب در دسترس است اما فراوان نیست و دمای محیط بالا است.

کاربرد کندانسور در صنایع مختلف چیست؟

کندانسورها در هر جایی ظاهر می شوند که حرارت باید از مکانی به مکان دیگر منتقل شود. در اینجا رایج ترین برنامه های کاربردی در دنیای واقعی آمده است:

• سردخانه و اتاق های تازه نگهداری - واحدهای چگالش هوا خنک، دما را از 10 درجه سانتیگراد تا 30- درجه سانتیگراد حفظ می کنند و گوشت، محصولات، لبنیات و داروها را حفظ می کنند.
• کارگاه های با دمای ثابت - کنترل متراکم دقیق دمای فرآیند را در ± 0.5 درجه سانتیگراد برای تولید الکترونیک و ماشینکاری دقیق نگه می دارد.
• چیلرهای صنعتی - کندانسورهای آب خنک در چیلرهای پیچی یا سانتریفیوژ بارهای تهویه مطبوع بزرگ از 100 کیلو وات تا چندین مگاوات را ارائه می دهند.
• قفسه های تبرید موازی - سوپرمارکت ها و مراکز توزیع مواد غذایی از سیستم های موازی چند کمپرسور استفاده می کنند که یک کندانسور بزرگ را به اشتراک می گذارند تا فشار تخلیه اوج را کاهش دهند.
• تبرید فرآیند غیر استاندارد - کارخانه های شیمیایی، آبجوسازی ها و مراکز داده از کندانسورهای ادغام شده در اسکیدهای تبرید سفارشی استفاده می کنند.
• واحدهای پیچ با دمای پایین - تونل های انجماد انفجاری و تجهیزات خشک کردن انجمادی به کندانسورهای با فشار بالا برای عملیات -40 درجه سانتیگراد تا -60 درجه سانتیگراد متکی هستند.

عوامل موثر بر عملکرد کندانسور

درک اینکه چه چیزی باعث کاهش یا بهبود خروجی کندانسور می شود به اپراتورها کمک می کند تا قبض انرژی را کاهش دهند و عمر تجهیزات را افزایش دهند:

الفmbient Temperature

هر 1 درجه سانتیگراد افزایش دمای هوای محیط، دمای تراکم را تقریباً 1.2 تا 1.5 درجه سانتیگراد افزایش می دهد و قدرت کمپرسور را با افزایش می دهد. 2-3٪ . قرار دادن کندانسورها در مکان هایی با تهویه مناسب و سایه دار در آب و هوای گرم بسیار مهم است.

رسوب گیری و ایجاد کثیفی

گرد و غبار، گریس یا رسوب روی پره ها یا لوله های کندانسور مقاومت حرارتی را افزایش می دهد. مطالعات نشان می دهد الف کاهش 10 تا 20 درصدی در انتقال حرارت از یک کندانسور نسبتاً کثیف - مستقیماً به هزینه های انرژی بالاتر ترجمه می شود.

الفirflow Restrictions

هوای تخلیه داغ که از طریق کندانسور بازگردانده می شود (دوچرخه کوتاه) دمای موثر محیط را 5 تا 15 درجه سانتی گراد افزایش می دهد. فاصله مناسب از دیوارها و سایر واحدها ضروری است.

شارژ مبرد

هم شارژ بیش از حد و هم کم شارژ بر متراکم شدن اثر می گذارند. شارژ بیش از حد، کندانسور را با مایع پر می کند و سطح متراکم فعال را کاهش می دهد. شارژ کم باعث افزایش بیش از حد گرما و دمای تخلیه می شود.

گازهای غیر قابل تراکم

الفir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.

محصولات کندانسور Brozercool: مهندسی برای تقاضاهای واقعی

الفs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to بیش از 80 کشور و منطقه .

الفir-Cooled Condenser Series

طراحی شده برای نصب در فضای باز با ساختار لوله مسی/فله آلومینیومی، کابینت مقاوم در برابر خوردگی و گزینه های فن EC با سرعت متغیر. موجود در تنظیمات تخلیه افقی یا عمودی برای تناسب با طرح‌بندی‌های مختلف سایت.

واحدهای فشرده سازی آب خنک

یونیت های فشرده نصب شده روی لغزش با کمپرسور، کندانسور پوسته و لوله و کنترل ها. مناسب برای اتاق های سرد، خنک کننده فرآیند و چیلرهای صنعتی که آب در دسترس است. مقادیر COP می رسد 3.8-4.5 تحت دمای مطلوب آب

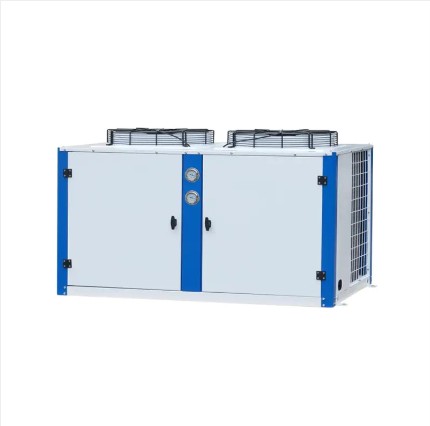

الفir-Cooled Condensing Units (Box & Open Type)

واحدهای متراکم جعبه محفظه های ضد آب و هوا را برای قرار دادن پشت بام یا در فضای باز ارائه می دهند. واحدهای نوع باز هزینه کمتر و قابلیت سرویس دهی آسان تر را برای تاسیسات اتاق ماشین فراهم می کنند.

پیچ و واحدهای موازی با دمای پایین

ساخته شده برای انجماد انفجاری و انبارهای سرد چند درجه حرارت. مدارهای کندانسور برای فشارهای تخلیه بالا درجه بندی می شوند و مبردهایی مانند R404A، R449A، R744 (CO2) و R290 (پروپان) را پشتیبانی می کنند.

اندازه کندانسور: آنچه باید قبل از مشخص کردن بدانید

اندازه گیری صحیح کندانسور از واحدهای کم اندازه (فشار بالا، رفت و آمد) و واحدهای بزرگ (هزینه سرمایه غیر ضروری) جلوگیری می کند. پارامترهای کلیدی برای تأیید قبل از انتخاب خازن:

• گرمای رد کل (THR) = ورودی قدرت شفت کمپرسور ظرفیت برودتی. همیشه به اندازه THR باشد، نه فقط ظرفیت خنک کننده.
• طراحی دمای محیط - از دمای 1% حباب خشک طراحی شده برای مکان خود استفاده کنید (به عنوان مثال، 38 درجه سانتی گراد برای خاورمیانه، 35 درجه سانتی گراد برای جنوب اروپا).
• دمای متراکم هدف - معمولاً 10-15 درجه سانتیگراد برای هوا خنک می شود. آب محیط 5-8 درجه سانتیگراد برای خنک شدن با آب.
• نوع مبرد - اندازه سیم پیچ کندانسور و دریچه به طور قابل توجهی بین R134a، R410A، R404A و CO2 متفاوت است.
• الفvailable footprint and airflow clearance - حداقل 1.5-2 متر در تمام سطوح ورودی هوا برای کندانسورهای هوا خنک.

تعمیر و نگهداری کندانسور: بهترین روش ها برای به حداکثر رساندن طول عمر

تعمیر و نگهداری مناسب کندانسورها را در عملکرد نامی نگه می دارد و می تواند هزینه های انرژی سالانه را کاهش دهد 5-15٪ . این برنامه را دنبال کنید:

• ماهانه: باله های کویل کندانسور را با هوای کم فشار یا پاک کننده کویل بازرسی و تمیز کنید. وضعیت تیغه فن و کشش تسمه را بررسی کنید.
• فصلنامه: اندازه گیری و ثبت ساب خنک کننده و سوپرهیت؛ بررسی فشار سر در برابر منحنی های طراحی؛ نشت مبرد را بررسی کنید.
• الفnnually: کویل های تمیز کننده عمیق؛ در صورت نیاز بلبرینگ موتور فن را تعویض کنید. ورق ها و باله های لوله را از نظر خوردگی بررسی کنید. بررسی محتوای گاز غیر قابل تراکم در سیستم های خنک کننده با آب
• فقط با آب خنک می شود: آب خنک کننده را برای حفظ pH 7-8.5 و محدود کردن مواد معدنی تشکیل دهنده رسوب تصفیه کنید. هر 2 سال یکبار قطعات داخلی لوله را از نظر رسوب یا بیوفیلم بررسی کنید.

سوالات متداول در مورد کندانسورها

هدف اصلی کندانسور چیست؟

هدف اصلی دفع گرما از سیستم تبرید به محیط است، در حالی که به طور همزمان بخار مبرد فشار بالا را به مایع تبدیل می کند تا چرخه بتواند تکرار شود.

اگر کندانسور خیلی کوچک باشد چه اتفاقی می افتد؟

الفn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.

کندانسور چه تفاوتی با اواپراتور دارد؟

اواپراتور گرما را از فضایی که خنک می شود جذب می کند (مبرد تبخیر می شود)، در حالی که کندانسور آن گرما را به بیرون دفع می کند (مبرد متراکم می شود). آنها نقش های متضاد تبادل حرارت را در حلقه تبرید انجام می دهند.

آیا می توانم از هر مبردی در کندانسور موجود خود استفاده کنم؟

خیر. کندانسورها برای محدوده فشار خاص و خواص مبرد طراحی شده اند. همیشه قبل از تعویض مبرد، سازگاری با سازنده را تأیید کنید - به خصوص هنگام انتقال از HFC به جایگزین های با GWP پایین تر مانند HFOs یا CO2.

آیا «تغلیظ» همان «خنک کردن» است؟

نه دقیقا. چگالش به طور خاص به تغییر فاز از گاز به مایع در فشار ثابت اشاره دارد که گرمای نهان را آزاد می کند. سرمایش اصطلاح گسترده تری است که شامل حذف محسوس حرارت (افت دما) بدون تغییر فاز می شود. در یک کندانسور، هم حرارت زدایی (خنک کردن) و هم چگالش به صورت متوالی اتفاق می افتد.

چگونه بفهمم کندانسور من نیاز به تمیز کردن دارد؟

دمای متراکم فعلی خود را با مقدار طراحی برای همان دمای محیط مقایسه کنید. اگر دمای چگالش واقعی باشد 3 درجه سانتیگراد یا بیشتر بالاتر از منحنی طراحی کویل های کندانسور کثیف یا مسدود شده یک دلیل محتمل است. بازرسی بصری سطح سیم پیچ ساده ترین تایید است.

کندانسورهای Brozercool از چه مبردهایی پشتیبانی می کنند؟

محصولات کندانسور و کندانسور Brozercool با طیف وسیعی از مبردها از جمله گزینه های جایگزین R22، R404A، R407C، R410A، R449A، R134a، R290 (پروپان) و R744 (CO2) بسته به سری محصول سازگار هستند. با برگه اطلاعات محصول مشورت کنید یا با تیم فنی Brozercool تماس بگیرید تا مطابقت مناسب با برنامه خود را تأیید کنید.
