کدام نوع اواپراتور متناسب با نیازهای ذخیره سازی سرد شما است؟ مقایسه DL در مقابل DD در مقابل DJ

در سیستم های تبرید صنعتی، اواپراتور انتخاب (کولر هوا) به طور مستقیم سطح مصرف انرژی سردخانه و ثبات کیفیت کالاهای ذخیره شده را تعیین می کند. نوع DL برای نگهداری تازه در دمای بالای 0 درجه سانتیگراد، نوع DD برای ذخیره سازی سرد در دمای 18- درجه سانتیگراد و نوع DJ برای ذخیره سازی سریع انجماد زیر 25- درجه سانتیگراد مناسب است. . تفاوت اصلی بین این سه مدل در فاصله باله ها، ظرفیت خنک کننده و روش های یخ زدایی نهفته است. انتخاب نامناسب منجر به مسدود شدن یخ زدگی، افزایش مصرف انرژی یا فساد محصول می شود. انتخاب باید به‌جای تکیه بر تجربه، دمای ذخیره‌سازی، ویژگی‌های محصول و بار گرمایی را به طور جامع در نظر بگیرد.

طبقه بندی و محدوده دمایی قابل استفاده کولرهای هوای سری D

خنک‌کننده‌های هوای سری D که معمولاً در سردخانه‌های صنعتی استفاده می‌شوند، بر اساس دمای قابل اجرا به سه مدل تقسیم می‌شوند که هر کدام با شرایط تبرید متفاوت و محیط‌های دمای ذخیره‌سازی مطابقت دارد:

• اواپراتور با دمای بالا نوع DL : قابل استفاده برای دمای ذخیره سازی بالاتر از 0 درجه سانتیگراد، عمدتاً برای نگهداری تازه میوه ها، سبزیجات، تخم مرغ تازه، چای و سیستم های تهویه مطبوع کارگاهی بزرگ استفاده می شود.
• اواپراتور با دمای متوسط نوع DD : قابل استفاده برای دمای نگهداری از -1 درجه سانتیگراد تا -18 درجه سانتیگراد، مناسب برای نگهداری سرد گوشت، ماهی، بستنی و سایر غذاهای منجمد.
• اواپراتور با دمای پایین نوع DJ : قابل استفاده برای دمای نگهداری زیر 18- درجه سانتیگراد، عمدتاً برای ذخیره سازی سریع گوشت تازه، ماهی، کوفته ها و سایر مواد غذایی با دمای نگهداری معمولاً زیر 25- درجه سانتیگراد استفاده می شود.

تفاوت های ساختاری اصلی بین سه مدل در منعکس می شود فاصله باله و طراحی جریان هوا . در شرایط دمای پایین، رطوبت در هوا متراکم می‌شود و روی سطح اواپراتور یخ می‌زند، بنابراین نوع DJ از فاصله باله‌های بزرگ‌تر (معمولاً 6 میلی‌متر تا 9 میلی‌متر) استفاده می‌کند، در حالی که نوع DL دارای فاصله باله‌های کوچک‌تر (تقریباً 4 میلی‌متر تا 5 میلی‌متر) برای به حداکثر رساندن سطح تبادل حرارت در محیط‌های نسبتاً بالا است.

مقایسه پارامترهای فنی کلیدی

همانطور که در جدول بالا نشان داده شده است، با کاهش دمای ذخیره سازی، فاصله باله ها باید افزایش یابد تا لایه های یخبندان از انسداد مسیرهای هوا جلوگیری کنند. تفاوت دمای طراحی (DTD) اواپراتورهای دمای پایین نوع DJ معمولاً در 5 تا 7 درجه سانتی گراد کمتر از 8 تا 10 درجه سانتیگراد نوع DL، برای حفظ رطوبت نسبی بالاتر در طی فرآیندهای انجماد سریع و کاهش از دست دادن آب بدن مواد غذایی.

ساختار اواپراتور و اصل کار

ترکیب اجزای اصلی

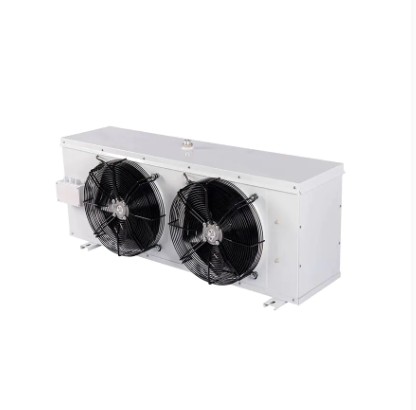

کولرهای صنعتی عمدتاً از پنج جزء تشکیل شده اند: کویل‌های تبادل حرارت خنک‌کننده، فن‌های محوری، توزیع‌کننده‌های مایعات، دستگاه‌های یخ‌زدایی و تابه‌های تخلیه . مبرد اشباع شده با دمای پایین و فشار کم از طریق یک شیر انبساط ترموستاتیک وارد اواپراتور می شود و گرما را درون لوله های تبادل حرارتی تبخیر و جذب می کند. فن هوا را مجبور می کند تا در سراسر سطوح باله جریان یابد و گرما را از سردخانه خارج می کند تا خنک شود.

عوامل موثر بر راندمان تبادل حرارتی

اثر خنک کنندگی واقعی یک اواپراتور توسط عوامل متعددی محدود می شود:

1. سرعت و حجم هوا : سرعت ناکافی هوا منجر به تبادل حرارت ناکافی می شود، در حالی که سرعت بیش از حد باعث افزایش مصرف انرژی فن می شود و ممکن است سطوح غذا را کم آب کند. در انبارهای انجماد سریع صنعتی، سرعت هوا معمولاً بین 3 تا 5 متر بر ثانیه طراحی می شود.
2. تمیزی باله : تجمع گرد و غبار و روغن می تواند ضریب انتقال حرارت را 15٪ تا 30٪ کاهش دهد. تمیز کردن منظم برای حفظ بهره وری انرژی ضروری است.
3. ضخامت لایه فراست : هنگامی که ضخامت یخبندان بیش از 3 میلی متر باشد، مقاومت حرارتی سمت هوا به طور قابل توجهی افزایش می یابد و به طور بالقوه ظرفیت خنک کننده را بیش از 20٪ کاهش می دهد. یخ زدایی به موقع اجباری است.
4. سوپرهیت تامین مایع : گرمای فوق العاده مناسب (معمولاً 3 تا 8 درجه سانتیگراد) از شل شدن مایع کمپرسور جلوگیری می کند و در عین حال استفاده مؤثر از منطقه تبادل حرارت اواپراتور را تضمین می کند.

محاسبه انتخاب و ارزیابی بار حرارتی

اواپراتور انتخاب نمی تواند تنها بر تجربه تکیه کند. محاسبات بار حرارتی اجباری است. کل بار گرمایی یک سردخانه از اجزای زیر تشکیل شده است:

• بار حرارتی محفظه : گرمای منتقل شده از طریق دیوارها، سقف ها و کف، متناسب با ضخامت عایق و اختلاف دما.
• بار حرارتی محصول : گرمای آزاد شده در هنگام سرد شدن یا انجماد محصول، که می تواند بیش از 60 درصد از کل را در انبارهای انجماد سریع تشکیل دهد.
• بار حرارتی تهویه : گرمای وارد شده توسط هوای گرم بیرونی هنگام باز شدن درهای سردخانه یا هنگام تهویه.
• بار حرارتی موتور و روشنایی : گرمای تولید شده توسط موتورهای فن و وسایل روشنایی در حین کار.
• بار حرارتی عملیات پرسنل : گرمای ساطع شده توسط کارگران در حین عملیات در داخل انبار.

انتخاب باید شامل الف باشد حاشیه ایمنی 10 تا 15 درصد بر اساس بار حرارتی کل محاسبه شده برای محاسبه آب و هوای شدید یا نوسانات در گردش محصول. علاوه بر این، ظرفیت اسمی خنک کننده اواپراتور باید بر اساس شرایط عملیاتی واقعی (دمای ذخیره، دمای تبخیر، دمای متراکم)، با استفاده از منحنی های عملکرد ارائه شده توسط سازنده به عنوان مبنای اصلاح اصلاح شود.

استراتژی های یخ زدایی و مدیریت بهره وری انرژی

مقایسه روش های متداول یخ زدایی

توصیه های تنظیم چرخه یخ زدایی

فرکانس یخ زدایی باید به صورت دینامیکی بر اساس فرکانس باز شدن درب، میزان رطوبت محصول و سرعت یخ زدگی اواپراتور تنظیم شود. برای ذخیره سازی در انجماد سریع زیر 25- درجه سانتیگراد، یخ زدایی با گاز داغ توصیه می شود 4 تا 6 ساعت ، با هر چرخه یخ زدایی در مدت 15 تا 20 دقیقه کنترل می شود. یخ زدایی مکرر باعث نوسانات دمای انبار می شود که بر کیفیت غذا تأثیر می گذارد. فواصل بیش از حد طولانی منجر به یخ زدگی، افزایش مقاومت هوا و افزایش مصرف برق فن می شود.

ملزومات نصب و نگهداری

نصب صحیح و تعمیر و نگهداری منظم برای کارکرد طولانی مدت اواپراتور ضروری است:

1. موقعیت نصب : کولرهای هوا باید در بالا یا بالای دیوارهای جانبی سردخانه نصب شوند و خروجی های هوا به سمت در باشد تا توزیع جریان هوا یکنواخت شود و از وزش مستقیم هوای سرد روی محصولات جلوگیری شود.
2. کالیبراسیون سطح : دستگاه باید به صورت افقی نصب شود. کج شدن باعث زهکشی ضعیف آب یخ زدایی می شود که منجر به تجمع یا سرریز آب در ظرف تخلیه می شود.
3. ترخیص هوایی برگشت : حداقل 300 میلی متر فضای هوای برگشتی باید بین اواپراتور و دیوارها یا پشته های محصول حفظ شود تا از گردش هوای بدون مانع اطمینان حاصل شود.
4. نظافت منظم : باله ها را هر سه ماه یکبار با برس های نرم یا جت های آب کم فشار تمیز کنید تا گرد و غبار و روغن پاک شود. تیغه های فن را از نظر تغییر شکل و یاتاقان های موتور را برای روغن کاری بررسی کنید.
5. تشخیص نشت و عایق : انجام بررسی های سالانه هوابندی در لوله های تبرید. اطمینان حاصل کنید که لایه های عایق روی خطوط تامین مایع و مکش دست نخورده باقی می مانند تا از اتلاف سرما و تراکم جلوگیری شود.

در حال ظهور اواپراتور گرایش های فناوری

از آنجایی که صنعت تبرید نیاز به بهره وری انرژی بالاتر و انطباق با محیط زیست دارد، فناوری اواپراتور به تکامل خود ادامه می دهد:

• فناوری فن فرکانس متغیر : با تنظیم سرعت فن برای مطابقت با بارهای حرارتی واقعی، می توان در مقایسه با فن های فرکانس ثابت بین 20 تا 35 درصد در مصرف انرژی صرفه جویی کرد و در عین حال نوسانات دمای ذخیره سازی را کاهش داد.
• پوشش های نانو ضد خوردگی : پوشش‌های هیدروفیل یا ضد خوردگی روی سطوح باله‌ای، خوردگی را در محلول‌های نمک پاش و محیط‌های اسیدی به تأخیر می‌اندازند و عمر تجهیزات را بیش از 30 درصد افزایش می‌دهند.
• سازگاری سیستم متقابل CO2 : از آنجایی که R744 (CO2) در لجستیک در دمای پایین رایج تر می شود، طراحی های اواپراتور مقاوم در برابر فشار بالا (تا 120bar) یک جهت فناوری جدید را نشان می دهد.
• کنترل هوشمند یخ زدایی : راه اندازی یخ زدایی بر اساس سنسورهای ضخامت یخ زدگی یا سیگنال های تفاضل فشار، جایگزین یخ زدایی زمان بندی شده سنتی، چرخه های یخ زدایی غیرضروری را کاهش می دهد و COP سیستم را بهبود می بخشد.

این فناوری‌ها نه تنها هزینه‌های عملیاتی سردخانه را کاهش می‌دهند، بلکه به روند صنعت جهانی به سمت کاهش کربن مبرد و بهبود بهره‌وری انرژی پاسخ می‌دهند.
